全焊接板式换热器是什么？其结构、特点、工作原理和应用领域全解析

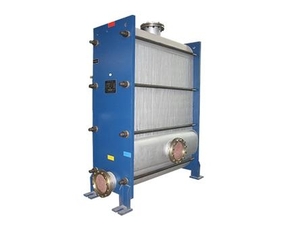

结构组成：全焊接板式换热器的核心是一系列紧密堆叠和焊接的金属板片，板片通常由特种不锈钢等材料制成，通过特制模具压制出特殊的波纹形状。板片束由本体材料通过氩弧焊或激光焊等技术焊接而成，再用壳体或框架进行加固。

工作原理：工作时，冷热流体分别流经板组的不同侧面，在板片之间形成交替的流道，通过板片进行热量交换。由于板片表面光滑且波纹设计合理，即使在低流速下也能形成湍流，从而提高传热效率。

性能特点

• 耐温耐压性能好：无需使用非金属密封材料，能适应较高的温度和压力环境。一般可承受高达 300℃的工作温度和 3.0MPa 的压力，部分产品可在 - 195℃至 538℃的温度范围和真空至 8.2MPa 的压力条件下运行。

• 传热效率高：特殊的波纹设计使流体在低流速下也能形成湍流，传热系数高，较传统管壳式换热器可提升 3-5 倍，总传热系数可达 2000W/(m²・K) 以上。

• 耐腐蚀性能强：可选用 316L 不锈钢、哈氏合金、钛合金等多种金属及合金材料，能适应强腐蚀性介质，如在制药行业的药液浓缩环节，钛合金板片可耐受盐酸、氢氧化钠等腐蚀性溶液。

• 结构紧凑：单位体积换热面积是管壳式换热器的 2-5 倍，占地面积可减少 60%-80%，能有效节省空间和基建投资成本。

• 维护方便：无垫片设计减少了拆卸清洗频率，部分全焊接板式换热器还具备在线反冲洗功能，维护时间可缩短 70%。

应用领域：广泛应用于原油、天然气净化处理和化工产品生产等石油化工领域，以及化学工业、制药和特殊化学品制造、暖通制冷、区域供热、热电厂、食品加工等多个行业。
